Il regolatore di Fabio (circuito stampato, foto del montaggio)

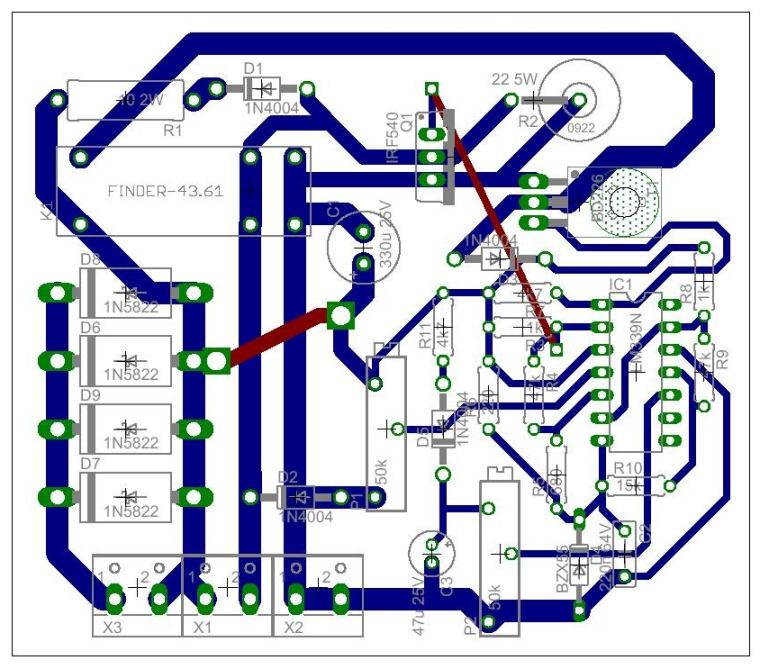

Circuito stampato 1a versione

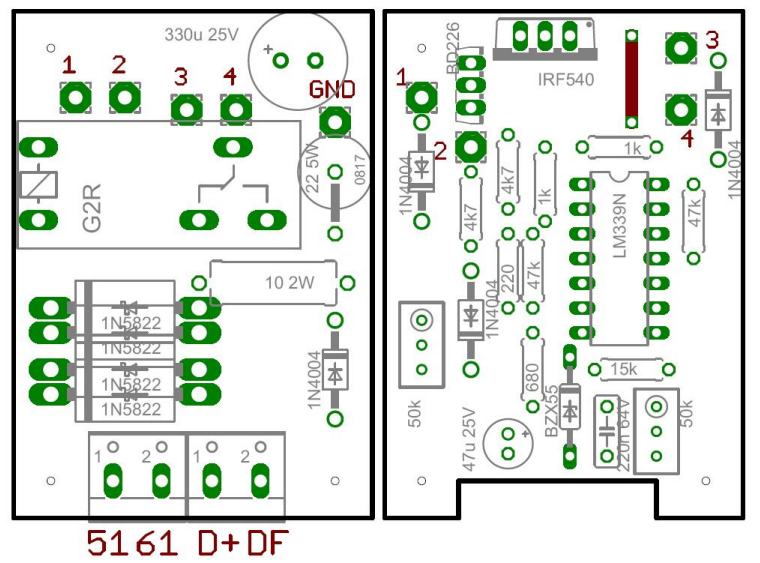

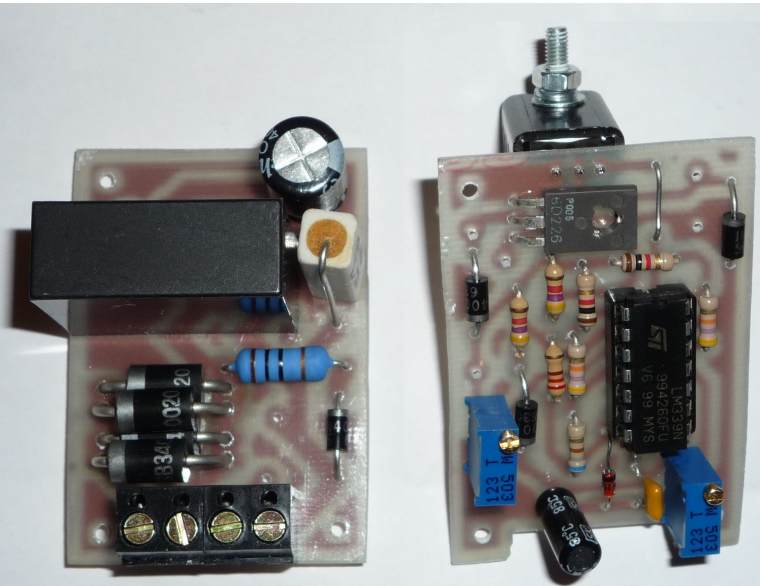

Circuito stampato (vista lato componenti) 2a versione diviso in due per essere alloggiato all'interno dell'involucro originale del regolatore.
I fori indicati con 1,2,3,4 in rosso sui due circuiti stampati vanno collegati tra loro con uno spezzone di filo. Nel foro indicato con GND (ground) va saldato uno spezzone di filo da collegare al telaio della moto. Il tratto rosso indica un ponticello da realizzare con un reoforo (avanzato di una resistenza).
La linea nera indica dove tagliare il cs. Nei fori esterni (tre per parte) vanno montate colonnette distanziali con filetto M3. Il diametro di foratura del cs 3,5 mm.

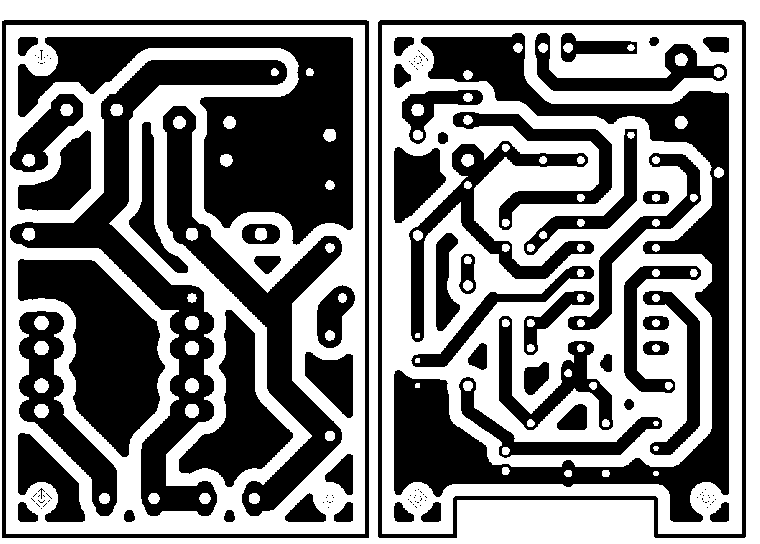

I due cs lato saldature

I due circuiti separati montati

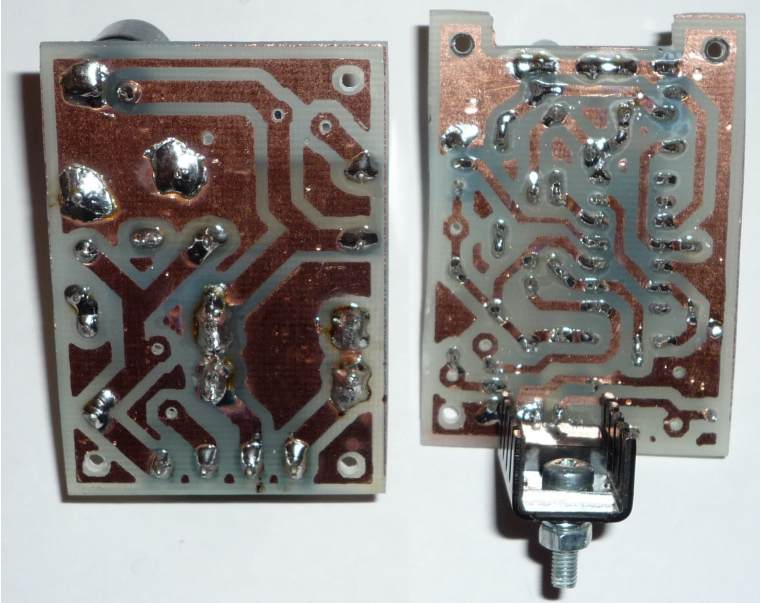

Lato saldature

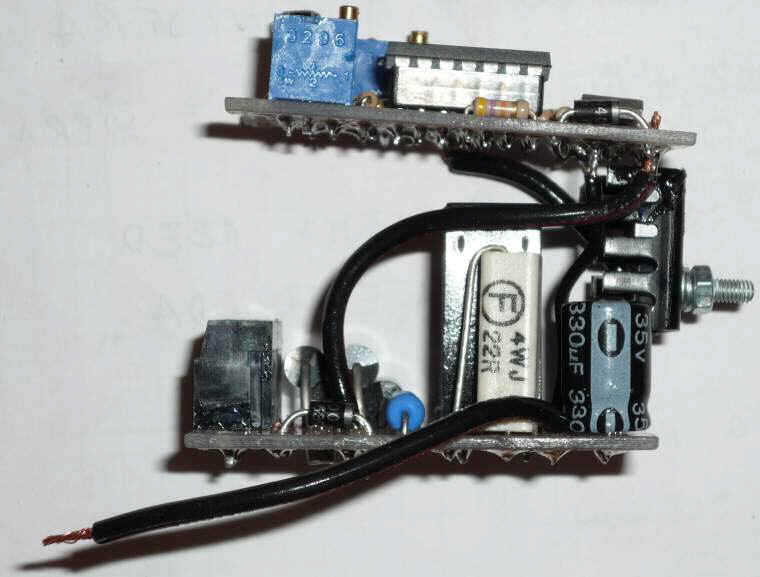

Collegamento moduli

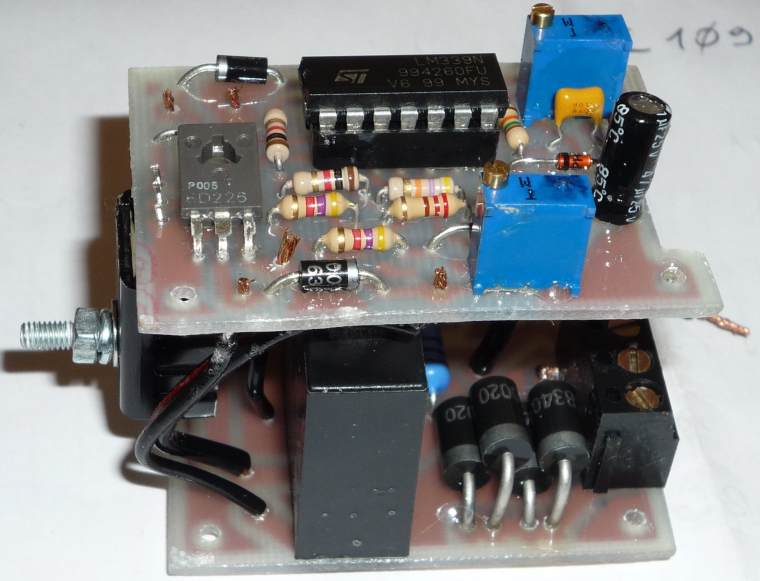

Montaggio finale
